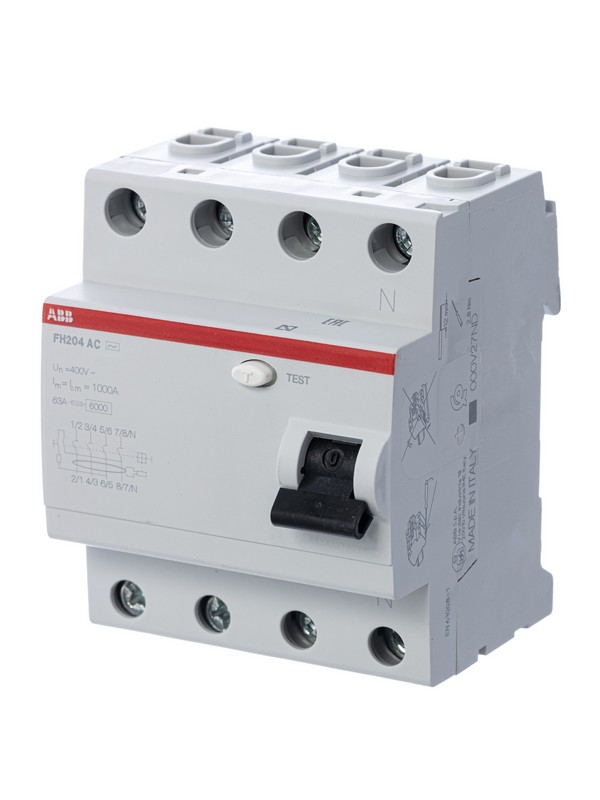

УЗО ABB FH204 4P 25A 300mA (AC)

УЗО ABB FH204 4P 25 А 300 мА (AC) (артикул 2CSF204003R3250)
Тип: устройство защитного отключения (УЗО), 4‑полюсное.
Артикул: 2CSF204003R3250.
Производитель: ABB (Германия).
Серия: FH204.

Назначение
Электромеханическое УЗО для защиты трёхфазных электрических цепей от токов утечки. Обеспечивает:

защиту людей от поражения электрическим током при косвенном и прямом прикосновении;

дополнительную защиту от пожара из‑за нарушения изоляции электропроводки;

отключение электропитания цепей с резистивными и индуктивными нагрузками.

Применяется в:

жилых домах и квартирах;

коммерческих зданиях (офисы, магазины);

промышленных объектах;

системах электроснабжения с повышенными требованиями к электробезопасности.

Основные характеристики
Количество полюсов: 4 (4P).

Номинальный ток (In): 25 А.

Ток утечки (дифференциальный): 300 мА.

Тип тока утечки: AC (реагирует на переменные синусоидальные токи утечки).

Номинальное рабочее напряжение (Ue): 400 В AC.

Номинальная частота: 50–60 Гц.

Модульная ширина: 4 модуля (70 мм).

Номинальное напряжение изоляции (Ui): 440 В.

Максимальная отключающая способность: 10 кА.

Максимальное сечение подключаемого кабеля: 50 мм².

Степень защиты: IP20.

Температура эксплуатации: от −25 °C до +55 °C.

Электрическая износостойкость: 10 000 циклов.

Механическая износостойкость: 20 000 циклов.

Габариты (В × Ш × Г): 85 × 70 × 69 мм.

Вес: 0,405 кг.

Особенности конструкции
электромеханический тип — работает независимо от напряжения сети;

цилиндрические двунаправленные клеммы — позволяют подключать два проводника одновременно (сверху и снизу), в т. ч. разного сечения;

возможность подключения сверху или снизу — гибкость монтажа;

кнопка «Тест» — для регулярной проверки работоспособности устройства;

индикатор положения контактов — визуальное отображение состояния (замкнуто/разомкнуто);

уникальный серийный номер — защита от подделок;

держатель для маркировки — удобство идентификации защищаемой цепи;

надёжная фиксация на DIN‑рейке 35 мм.

Применение
вводные щиты жилых домов и коттеджей;

распределительные щиты коммерческих объектов;

промышленные электроустановки с трёхфазным питанием;

системы с повышенными требованиями к защите от токов утечки;

объекты, где необходима защита от возгорания из‑за повреждения изоляции.
