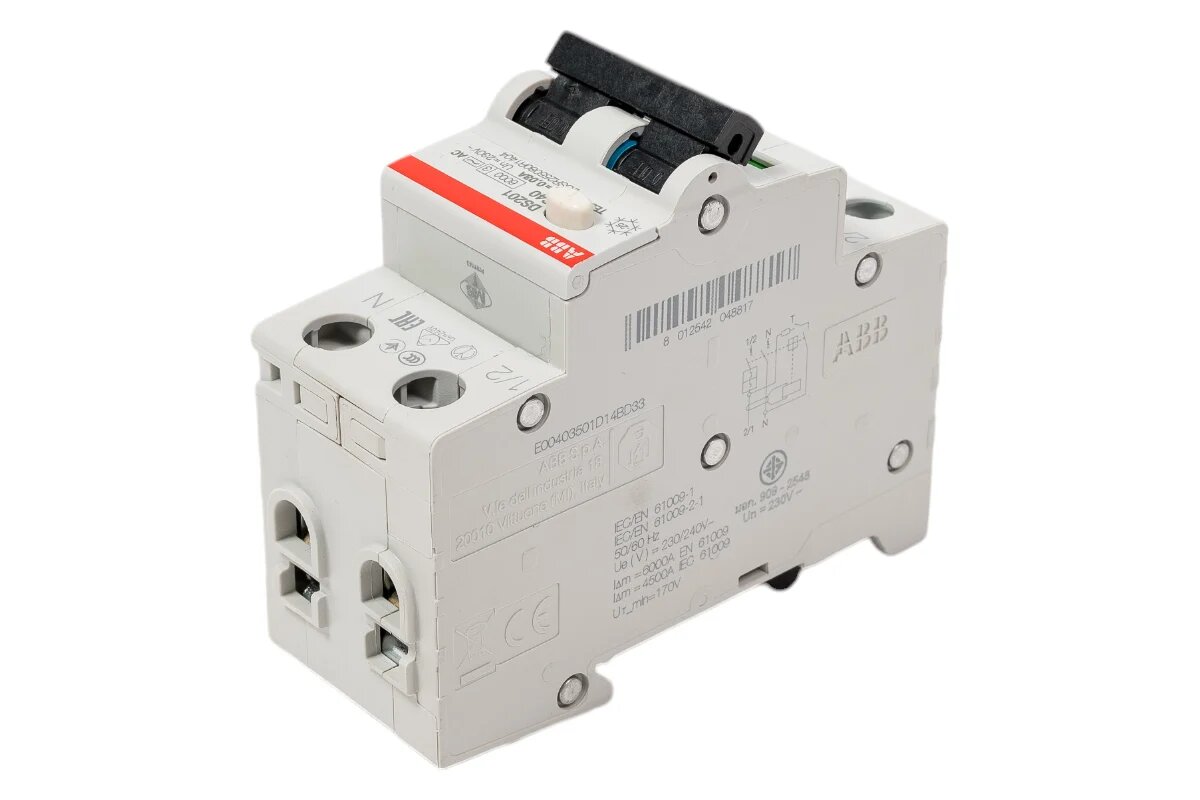

Автоматический выключатель дифф. тока DSH201 C40 AC30 ABB

Автоматический выключатель дифференциального тока ABB DSH201 C40 AC30 (артикул 2CSR255070R1404)
Тип: автоматический выключатель дифференциального тока (АВДТ), 2‑полюсный (1P+N).
Артикул: 2CSR255070R1404.
Производитель: ABB (Германия).
Серия: DSH201 (System pro M compact).

Назначение
Устройство совмещает функции автоматического выключателя и УЗО. Защищает однофазные электрические цепи от:

перегрузок;

коротких замыканий;

токов утечки (защита от поражения электрическим током при косвенном и прямом прикосновении).

Применяется для защиты:

розеточных групп;

линий освещения;

бытовых электроприборов;

помещений с повышенной влажностью (ванные комнаты, кухни, подвалы);

систем электроснабжения жилых, коммерческих и промышленных объектов.

Основные характеристики
Количество полюсов: 2 (1 защищённый полюс + коммутируемый нейтральный проводник).

Номинальный ток (In): 40 А.

Характеристика срабатывания: C (срабатывает при 5–10 × In, т. е. 200–400 А).

Ток утечки (дифференциальный): 30 мА (0,03 А) — обеспечивает защиту от поражения током.

Тип тока утечки: AC (реагирует на переменные синусоидальные токи утечки).

Номинальная отключающая способность: 6 кА.

Номинальное рабочее напряжение (Ue): 230 В AC.

Диапазон рабочего напряжения: 220–250 В AC.

Номинальная частота: 50–60 Гц.

Модульная ширина: 2 модуля (35 мм).

Максимальное сечение подключаемого кабеля: 25 мм².

Степень защиты: IP4X (корпус) и IP2X (зажимы).

Температура эксплуатации: от −25 °C до +55 °C.

Электрическая износостойкость: 10 000 циклов.

Механическая износостойкость: 20 000 циклов.

Класс токоограничения: 3.

Габариты (В × Ш × Г): 85 × 35 × 69 мм.

Вес: 0,206 кг.

Особенности конструкции
цилиндрические двунаправленные клеммы — позволяют подключать провода сверху и снизу, экономят время монтажа;

индикация положения контактов — визуальное отображение состояния (включён/выключен);

держатель для маркировки — удобство идентификации защищаемой цепи;

лазерная маркировка — сохраняет читаемость в течение всего срока службы;

совместимость с аксессуарами ABB (вспомогательными контактами, расцепителями);

надёжная фиксация на DIN‑рейке 35 мм;

отключение нейтрали (N) — повышает безопасность системы.

Применение
распределительные щиты жилых домов, квартир, коттеджей;

офисные и коммерческие помещения;

влажные помещения (ванные, сауны, бассейны);

защита линий питания бытовой техники (стиральные машины, бойлеры, посудомоечные машины);

объекты с повышенными требованиями к электробезопасности.
