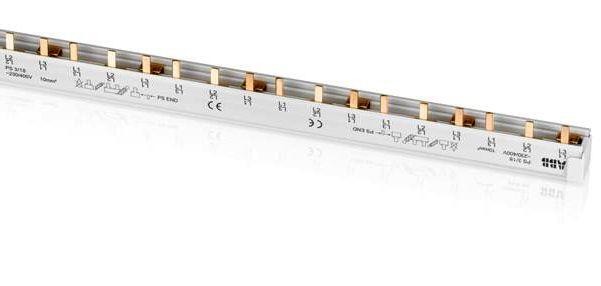

2ф.шина комп. 58мод.63А PS2/58

Шинная разводка ABB PS2/58 2CDL220001R1058
Тип: двухфазная (2‑полюсная) гребенчатая шина (PS2/58) с PIN‑соединением.
Артикул: 2CDL220001R1058.
Производитель: ABB (Германия).

Назначение
Для одновременного подключения до 58 модульных устройств в электрощите (автоматы, УЗО, дифавтоматы) без дополнительной проводки. Упрощает монтаж, снижает риск ошибок подключения и обеспечивает надёжное распределение однофазного или двухфазного тока.

Основные характеристики
Количество модулей: 58 (шаг ~17,6 мм).

Фазы: 2 (N + L1).

Номинальный ток: 63 А.

Максимальное рабочее напряжение (Ue): 400 В.

Номинальное напряжение: 690 В.

Импульсное напряжение: 4,5 кВ.

Ток короткого замыкания (Iq): 25 кА.

Кратковременно выдерживаемый ток (Icw): 25 кА.

Сечение токоведущей части: 10 мм².

Длина: 1020 мм.

Габариты (Ш × В): 14 × 29 мм.

Вес: 0,46 кг.

Тип соединения: PIN (штырь).

Материал: медь с изоляцией.

Совместимость
Подходит для модульных устройств ABB серий:

Compact Home;

SH200L (автоматические выключатели);

FH200 (устройства дифференциального тока) и аналогичных.

Особенности
Конструкция с изолированными штырьковыми контактами.

Эргономичные концы — удобно укорачивать при монтаже.

Полная совместимость с устройствами, имеющими N‑шину.

Монтаж на DIN‑рейку 35 мм без специальных инструментов.

Возможность комбинации с другими шинами серии PS для создания сложных конфигураций.

Торцевые заглушки (PS‑END) в комплект не входят — приобретаются отдельно.

Применение
Используется в модульных электрощитах для:

жилых домов и квартир;

коммерческих объектов (офисы, магазины);

небольших промышленных установок;

систем распределения электроэнергии с двухфазным подключением;

организации цепей освещения и розеточных групп.
